外径肉厚測定システム(机上型)

 型式 LDM-WTM

動作条件 使用PC

使用するWindows OSが快適に動作すること

(Windowsエミュレータは動作保証外)

CD-ROMが使用できること

画面表示サイズ1024ｘ768以上

PC Card Standard TYPEⅡ規格のPCカードが装着可能なこと

シリアルポート若しくはUSBポートが本体に装着され、動作していること

使用OS Micrisoft　WindowsXp、Vista、7(32bit版：MS社ライセンス切れOS及び64bit版は動作保証外)

シリアル通信条件 19200Bps推奨

通信速度 データビット8ビット、ストップビット1ビット、パリティなし

機能 測定値表示 肉厚測定値、外径測定値

ピーク値表示 測定中の最大値、最小値表示(数値をホールド)

測定値状態表示 上下限設定値を越えた時の警報表示及びOK表示・エラー表示・各設定値

計測データ記録 計測地・平均値・最大値・最小値

計測データ記録間隔 最小５度(全周を72分割、測定時間約5秒間)

グラフ リアルタイムにて測定データを表示・印刷機能

測定物形状 円筒形中空製品(透明体も測定可能) 内径Φ5.5mm以上、外径Φ50mm以内　長さ約30mm(内径Φ5.5mm以下、外径Φ50mm以上はオプションにより可能)

測定精度 ±5μm LDM-304Hに準ずる

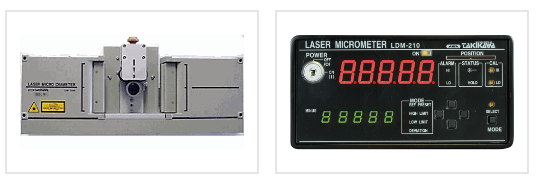

構成システム LDM-210、LDM-304H、回転ユニット、パソコン
