外径・振れ幅測定器

 ここに紹介している製品は一例です。

まだまだ応用例が数多くございますので、詳細は弊社営業部までご連絡ください。

測定対象品 ゴムロール・金属ロール・パイプ・伸銅品等の円筒物

CADファイル 304H仕様　dxf　pdf

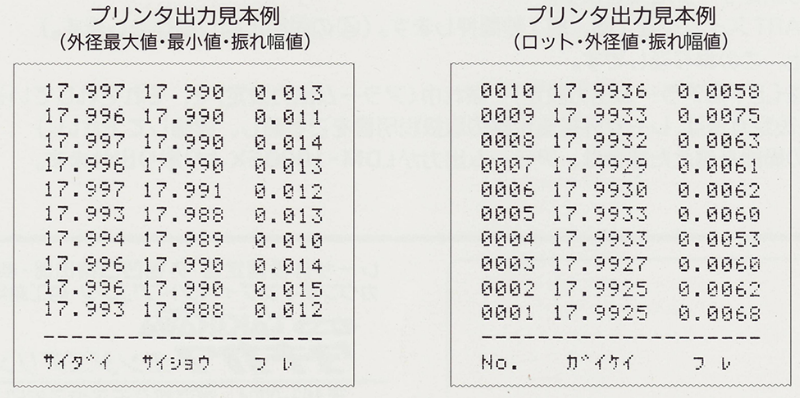

外径 Φ1～Φ80(外径測定範囲)

測定分解能 1μm

繰り返し精度 外径 　　：　±2μm

振れ幅　：　±2μm

外径精度 ±5μm(Φ40mm以下の場合)

振れ精度 7μm以内

測定物長範囲 80mm　～　320mm(ワーク軸受間距離)

ワーク受け ベアリング受け

ワーク回転数 (Φ10mmのワーク時)約3回転

回転制御方式は、スピードコントロールモータ駆動方式

ワーク重量 5kg以下

外径・振れ幅・測定台重量

19kg

システム重量 25kg

電源 AC100V±10%　 50/60Hz 40VA

※測定値が25mm以下の場合は、検出部はLDM-303H-SPにて対応が可能です。
