レーザ外径測定器

 共通仕様

測定方式 非接触レーザスキャニング方式

光源 半導体レーザ(最大1mW)、赤色(670nm)、クラス2連続波

保護構造 防塵構造

使用環境 温度0～45℃ 湿度35～85%RH(結露なきこと)

対象物の外径を測定します

弊社レーザ外径測定器 LDM シリーズは、用途に応じて検出部と表示部を組合せることで、

高性能で低価格な測定システムを構築できます。

「あらゆる外径に対応を」と言う声に応え、

0.02mm の極細径から数m の大口径まであらゆる外径に対応した機種を揃えております。

特長

豊富なラインナップにより 0.02mm から数 m にも及ぶ大口径まで対応します

直交 2 軸タイプをはじめ多方向同軸タイプもございます

揺動して全周測定タイプもございます

セパレートタイプもございますので、いろいろな設置場所に対応します

太陽光等の外部光の影響がなく、透明体も測定可能です

オプション改造により被測定物が2000℃でも測定可能です

オプションでエアパージユニットも用意しております(一部の機種のみ)

その他のオプションのご案内

検出部 - 表示部間のケーブルが 30m を超えるときは、中継ボックス LDM-201(1軸用)、LDM-202(2軸用)をご使用下さい

(中継ボックスを使用すると120m位まで延長可能です) 中継ボックスの使用例はこちら

検出部の信号を分配するときには、分配ボックス LDM-205(1→2 分配)、LDM-206(1→3 分配)をご使用下さい

分配ボックスの使用例はこちら

BCD 信号を分配させたいときは、BCD分岐ユニットLDM-B2をご使用下さい

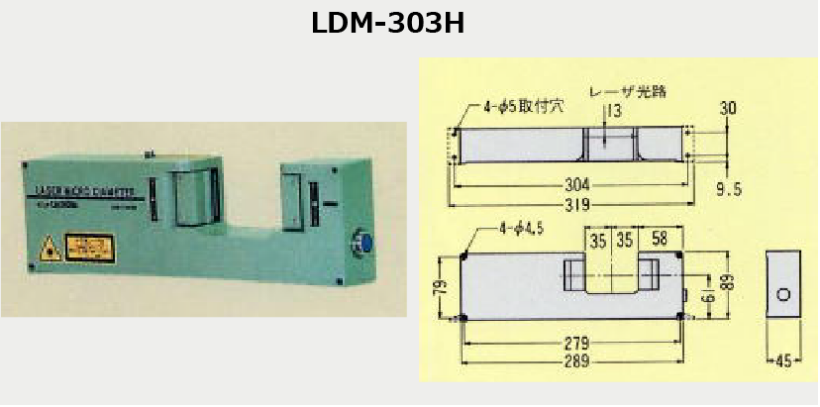

PDFの図面はこちら　CAD図面はこちら
